Пневматические фитинги Camozzi

Пневматические фитинги Camozzi

Пневматические фитинги — соединительная арматура пневмосистемы. Они стыкуют трубки и шланги с распределителями, цилиндрами и блоками подготовки воздуха, задают геометрию разводки и удерживают давление в линии. От выбранного типа фитинга зависит и скорость сборки магистрали, и её ремонтопригодность, и стойкость соединения к среде.

Направления раздела

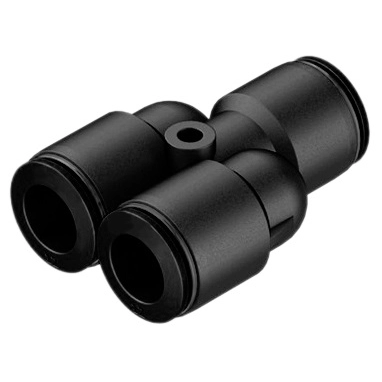

• Фитинги цанговые — самая многочисленная группа: трубка вставляется в цангу и фиксируется зажимным кольцом без инструмента
• Фитинги с накидной гайкой — обжимное соединение, затягиваемое ключом
• Фитинги резьбовые пневматические — переходники, тройники и угольники для соединения резьбовых портов
• Фитинги ниппельные — ниппели и штуцеры для стыковки участков магистрали
• Быстроразъемные соединения пневматические — разъёмы для подключения инструмента и оснастки

Формы и конструкции

По форме корпуса представлены I-образные, L-образные, T-образные, Y-образные и E-образные фитинги; по конструкции — переходные, обжимные, прямые, двойные и для панельного монтажа. Присоединение на входе выполняется наружной резьбой, цангой, внутренней резьбой, втулкой или накидной гайкой, на выходе — цангой, накидной гайкой, резьбой или втулкой. Монтаж чаще всего под внешний шестигранник, у отдельных моделей — под внутренний.

Материалы и рабочие среды

Корпуса — никелированная латунь, нержавеющая сталь (в том числе AISI 316 и AISI 316L), технополимер, латунь и POM. Уплотнения в зависимости от исполнения: NBR, PTFE, EPDM, FKM. Среда — сжатый воздух, вода и жидкости; отдельные группы предназначены для пищевой промышленности, вакуума и агрессивных сред.

Основные параметры

• Резьбовые присоединения: 1/8, 1/4, 3/8, 1/2 в системах G, R и M
• Цанга под трубку: 4, 6, 8, 10 и 12 мм
• Максимальное рабочее давление: от 8 до 150 бар, чаще всего 16, 25 и 40 бар
• Минимальное рабочее давление: до −0,9 бар — часть моделей работает на вакууме
• Рабочая температура: от −40 °C до +120 °C, от −20 °C до +80 °C, у отдельных исполнений до +200 °C
• Размер шестигранника под ключ: от 1,5 до 38 мм
