Пневматическое оборудование Camozzi

Пневматическое оборудование Camozzi

Пневматическое оборудование — приводы и управляющая аппаратура, которые превращают энергию сжатого воздуха в механическое движение и распределяют её по контурам машины. Основу раздела составляют пневмоцилиндры: стандартные, компактные, круглые, бесштоковые, с направляющими, нержавеющие и многопозиционные. Вокруг них собрана управляющая и вспомогательная аппаратура Camozzi (Италия).

Направления раздела

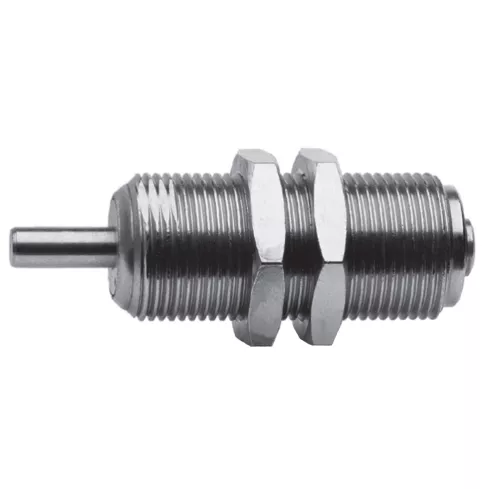

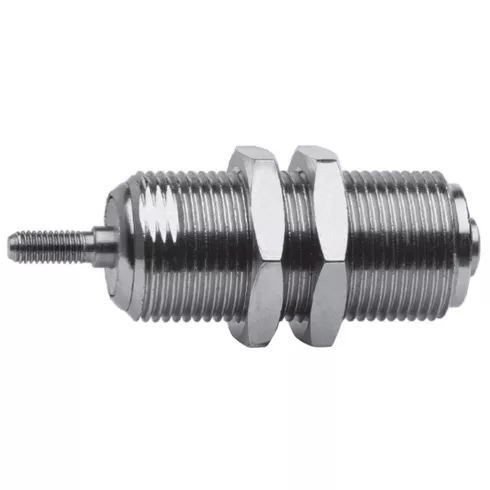

• Пневмоцилиндры — самая крупная группа: линейные приводы под разные компоновки и способы крепления

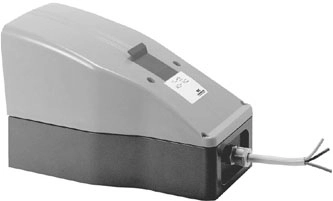

• Пневматические распределители и Пневмоострова — управление потоком воздуха, схемы 2/2, 3/2, 5/2 и 5/3 линий/позиций
• Клапаны пневматические и Клапаны электромагнитные — запорные и управляющие элементы контура
• Дроссели пневматические — настройка скорости перемещения штока и каретки
• Пневматические захваты — узлы удержания и переноса заготовок
• Глушители пневматические — снижение шума выхлопа аппаратуры

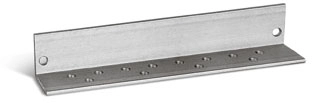

• Принадлежности — монтажная оснастка, разъёмы с кабелем и штекерные розетки

Диапазоны, представленные в разделе

Максимальное рабочее давление у большинства позиций — 10 бар, встречаются исполнения на 6, 7, 8 и 16 бар; минимальное давление чаще всего 1 бар, а у вакуумных исполнений опускается до −0,9 бар. Диаметр поршня приводов — от 6 до 320 мм, ход — от 3 до 5900 мм, скорость перемещения у типовых серий от 10 до 1000 мм/с, у отдельных — от 50 до 500 мм/с. Присоединение к линии — резьба G1/8, G1/4, G3/8, G1/2 и M5. Корпуса — алюминий, латунь, никелированная латунь, нержавеющая и оцинкованная сталь; уплотнения — NBR, полиуретан, FKM.

Пневматическое оборудование и эксплуатация

Преобладающее требование к среде — очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4]; для значительной части позиций указана установка центробежного фильтра 25 мкм. Рабочая температура зависит от исполнения: от 0 до +80 °C (при сухом воздухе от −20 °C), от 0 до +60 °C, от 0 до +50 °C. Положение при сборке у большинства узлов любое, класс защиты электрической части — до IP65.
